As 3 Etapas da Perfuração Horizontal Direcional (HDD)

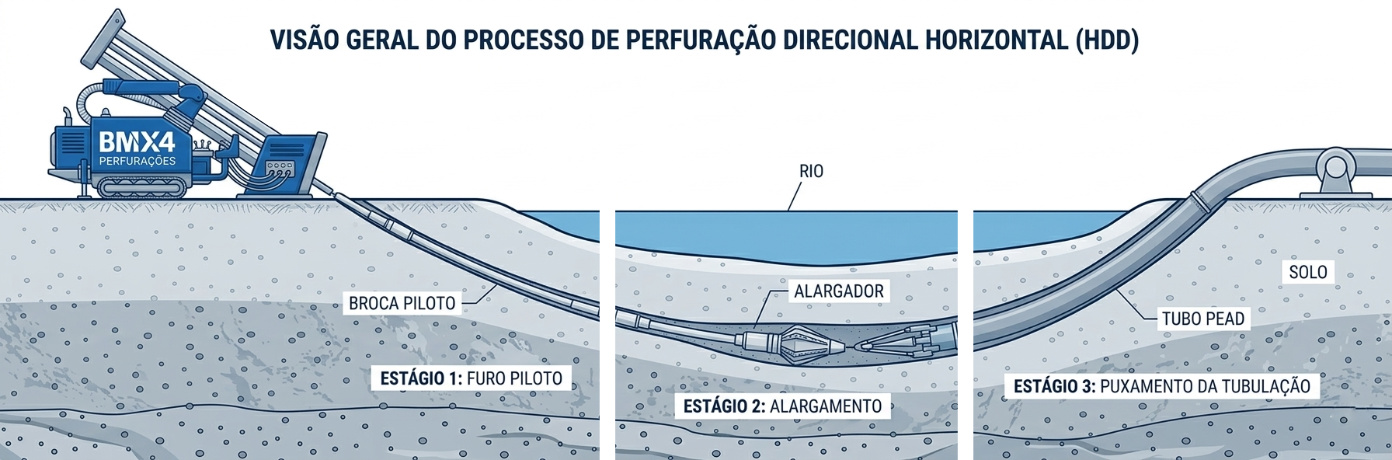

As 3 etapas da perfuração horizontal direcional

A perfuração horizontal direcional é um processo executado em sequência obrigatória. Cada etapa depende da anterior — não há como pular fases ou inverter a ordem. Entender o que acontece em cada momento da operação é fundamental para planejar prazos, dimensionar equipamentos e antecipar riscos durante a execução.

O processo completo do HDD é dividido em três etapas: o furo piloto, o alargamento e o puxamento da tubulação. Nos próximos tópicos, vamos detalhar cada uma delas com a profundidade técnica que o tema exige.

Etapa 1: Furo piloto

O furo piloto é a etapa mais crítica de toda a operação de HDD. É aqui que o traçado subterrâneo é definido na prática — qualquer desvio significativo nessa fase compromete as etapas seguintes e pode inviabilizar a instalação.

Como funciona o furo piloto

A perfuratriz empurra uma haste de perfuração equipada com uma cabeça direcional — uma broca com face assimétrica que, quando não está em rotação, tende a se desviar na direção da face inclinada. Esse princípio é a base do direcionamento no HDD: o operador alterna entre rotação contínua (para avançar em linha reta) e rotação intermitente com correções de ângulo (para curvar a trajetória).

O ângulo de entrada no solo varia geralmente entre 8° e 20° em relação à horizontal, dependendo da profundidade necessária e da extensão da travessia. A saída no ponto de destino é feita com ângulo similar, emergindo ao nível do terreno no ponto planejado.

O sistema de navegação

Dentro da cabeça direcional, logo atrás da broca, está ida. Esse transmissor emite sinais que são captados na superfície por um receptor portátil(localizador) utilizado pelo navegador(locator), o profissional responsável pela navegação do furo.

A cada posição, o navegador lê os seguintes parâmetros em tempo real:

• Profundidade — distância vertical entre a cabeça de perfuração e a superfície;
• Pitch (inclinação) — ângulo de subida ou descida da trajetória em graus;
• Clock position (posição do relógio) — orientação rotacional da face da broca, indicada como as horas de um relógio analógico (12h = face voltada para cima, 6h = face voltada para baixo);
• Roll — rotação acumulada da haste ao longo do furo.

Com base nesses dados, o navegador comunica ao operador da perfuratriz os ajustes necessários a cada avanço de haste — tipicamente a cada 1,5m, 3m, 4,5m, dependendo do comprimento das hastes utilizadas.

É comum o operador ter um replicador que também recebe os parâmetros lidos pelo localizador.

Fluido de perfuração no furo piloto

Durante todo o avanço do furo piloto, fluido de perfuração — é bombeado pelo interior das hastes até a cabeça direcional. Esse fluido cumpre três funções simultâneas nessa etapa:

1. Resfria e lubrifica a broca, prolongando a vida útil da ferramenta;
2. Carrega os detritos de solo cortados para fora do furo, evitando o entupimento do túnel;
3. Cria uma pressão hidrostática que estabiliza as paredes do furo, especialmente em solos arenosos ou granulares.

O controle adequado da pressão e do volume de fluido bombeado é uma das variáveis mais críticas do HDD. Pressão excessiva pode causar o chamado fraturamento(calço) hidráulico — situação em que o fluido rompe o solo e emerge na superfície, contaminando o ambiente e comprometendo a integridade do furo. Muitas vezes o calço hidraúlico pode até mesmo levantar vias e calçadas.

Etapa 2: Alargamento

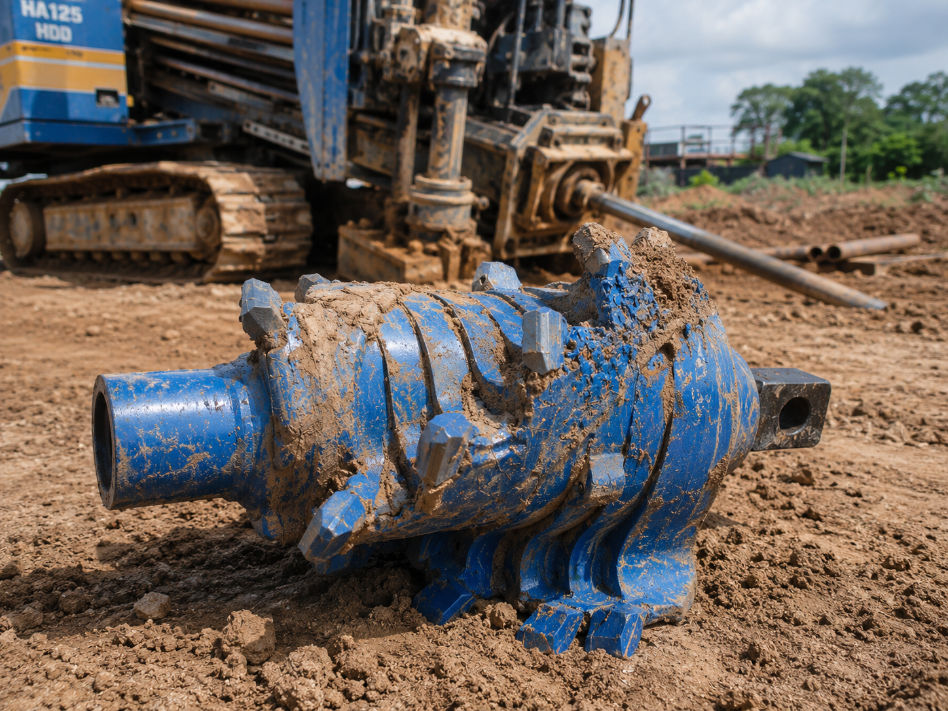

Com o furo piloto concluído e a haste emergindo no ponto de saída, a broca direcional é removida e substituída por um alargador — uma peça cônica ou cilíndrica projetada para expandir o diâmetro do canal já aberto pelo furo piloto.

Quantas passagens de alargamento são necessárias?

O número de passagens depende da diferença entre o diâmetro do furo piloto — tipicamente entre 100mm e 200mm — e o diâmetro final necessário para a instalação da tubulação. Como regra geral, o diâmetro final do furo deve ser pelo menos 1,5 vezes maior que o diâmetro externo do duto a ser instalado, para garantir espaço suficiente para o fluido circular durante o puxamento.

Em projetos de pequeno porte, uma única passagem de alargamento pode ser suficiente. Em projetos de grande diâmetro — como gasodutos com tubos de aço de 12' ou mais — podem ser necessárias três, quatro ou mais passagens progressivas, cada uma com um alargador de diâmetro maior que o anterior.

Direção do alargamento

O alargamento é sempre executado no sentido contrário ao do furo piloto — ou seja, o alargador é conectado à haste no lado da saída do furo piloto e puxado de volta em direção à perfuratriz. Isso garante que os detritos gerados pelo alargamento sejam empurrados para fora do furo em direção à perfuratriz, onde o fluido com os detritos é coletado por um caminhão vacall e levado para um local de disposição adequado.

Fluido de perfuração no alargamento

O volume e a viscosidade do fluido de perfuração precisam ser ajustados para a etapa de alargamento. Com um diâmetro maior sendo trabalhado, o volume de detritos gerados é significativamente maior, e o fluido precisa ter capacidade de carreamento suficiente para transportar esse material até a superfície sem obstruir o furo.

Um fluido mal dimensionado nessa etapa é uma das causas mais comuns de travamento do alargador — situação em que os detritos se acumulam no furo e bloqueiam o avanço, podendo resultar na perda do equipamento dentro do solo.

Etapa 3: Puxamento da tubulação

Com o furo no diâmetro final, a operação entra na sua fase mais aguardada: a instalação da tubulação. Toda a preparação anterior — o furo piloto preciso e o alargamento progressivo — existe para viabilizar esse momento.

Preparação da tubulação

Antes do puxamento, toda a tubulação que será instalada precisa estar pré-montada, alinhada e inspecionada no lado oposto à perfuratriz — o chamado lado de saída ou exit side. Em projetos com tubos de PEAD, as barras são soldadas por termofusão ou eletrofusão antes do puxamento, formando um 'colar' contínuo de comprimento igual ao da travessia.

A extremidade dianteira da tubulação é conectada ao alargador por meio de um dispositivo chamado swivel. O swivel é uma articulação giratória que desacopla a rotação do alargador da tubulação — sem ele, o torque transmitido pela rotação do alargador durante o puxamento poderia torcer e danificar o duto.

O puxamento

Com tudo conectado, a perfuratriz inverte o movimento e começa a tracionar o conjunto — alargador, swivel e tubulação — de volta pelo interior do furo. A velocidade de puxamento é controlada pelo operador e ajustada continuamente com base na força de tração registrada pela perfuratriz.

O monitoramento da força de tração durante o puxamento é crítico. Um aumento repentino pode indicar:

• Colapso parcial do furo por pressão do solo;
• Acúmulo de detritos não removidos na etapa de alargamento;
• Curvatura excessiva em algum ponto do traçado que está gerando atrito mecânico;
• Hidratação excessiva do solo argiloso, que pode fazer o furo 'fechar' sobre a tubulação.

Durante todo o puxamento, o bombeamento de fluido de perfuração continua, agora com função principal de lubrificar o contato entre a tubulação e as paredes do furo, reduzindo o atrito e a força de tração necessária.

Conclusão do puxamento

O puxamento é concluído quando a extremidade dianteira da tubulação emerge na vala de entrada, ao lado da perfuratriz. Nesse momento, o swivel e o alargador são desconectados, as extremidades da tubulação são inspecionadas e preparadas para as conexões com a rede existente.

O furo piloto define o traçado. O alargamento abre o caminho. O puxamento entrega o resultado. As três etapas são igualmente críticas — uma falha em qualquer uma delas compromete toda a operação.

— Fábio Santos, especialista em Perfuração Horizontal Direcional

Quanto tempo leva cada etapa?

A duração de cada etapa varia significativamente de acordo com a extensão da travessia, o diâmetro final, o tipo de solo e as condições de campo. Como referência para projetos urbanos de médio porte — travessias entre 100m e 300m com diâmetros de até 200mm:

• Furo piloto: 3 a 8 horas, dependendo da velocidade de avanço e das correções de trajetória necessárias;
• Alargamento: 2 a 6 horas por passagem, podendo se estender por um ou dois dias em projetos com múltiplas passagens;
• Puxamento: 2 a 4 horas para projetos nessa faixa, com monitoramento contínuo da força de tração.

Em projetos Max HDD, como grandes travessias fluviais com dutos de aço, cada etapa pode levar dias, semanas, e até meses, com equipes trabalhando em turnos.

O que pode dar errado?

Conhecer os riscos de cada etapa é tão importante quanto conhecer o processo. Os problemas mais comuns no HDD são:

Frac-out (fraturamento hidráulico)

Ocorre quando a pressão do fluido de perfuração supera a resistência do solo e o fluido emerge na superfície ou em cursos d'água próximos. É o problema mais temido em obras de HDD, especialmente em travessias de rios e áreas ambientalmente sensíveis. Pode ser causado por pressão de bombeamento excessiva, diâmetro de furo muito grande para a profundidade disponível ou solo com baixa resistência.

Travamento da ferramenta

O alargador ou a tubulação ficam presos no furo por acúmulo de detritos, colapso do solo ou atrito excessivo. Em casos graves, pode resultar na perda do equipamento dentro do solo, com custos de recuperação muito elevados.

Desvio de trajetória

O furo piloto sai da janela de tolerância planejada, chegando ao ponto de saída com profundidade ou posição erradas. Geralmente causado por formações geológicas inesperadas que deflectem a broca ou por falha no sistema de navegação.

Conclusão

Furo piloto, alargamento e puxamento formam a espinha dorsal de qualquer operação de HDD. Entender o que acontece em cada etapa — e onde estão os pontos críticos — é o que diferencia uma equipe que executa HDD de uma equipe que domina HDD.

Nos próximos artigos do blog BMX4, vamos aprofundar temas específicos que aparecem dentro dessas etapas: fluidos de perfuração, sistemas de navegação, dimensionamento de forças de tração e seleção de ferramentas para diferentes tipos de solo.

Se você tem um projeto em andamento e quer discutir a melhor estratégia de execução, entre em contato conosco, será um prazer encontrar a melhor solução para o seu projeto.
