O que é Perfuração Horizontal Direcional (HDD)?
A perfuração horizontal direcional, conhecida pela sigla HDD (do inglês Horizontal Directional Drilling), é uma tecnologia de escavação subterrânea que permite instalar dutos, cabos e tubulações sem a necessidade de abrir valas na superfície. Desenvolvida nos Estados Unidos na década de 1970, a técnica chegou ao Brasil e rapidamente se tornou referência em obras de infraestrutura urbana, saneamento, óleo e gás e telecomunicações.

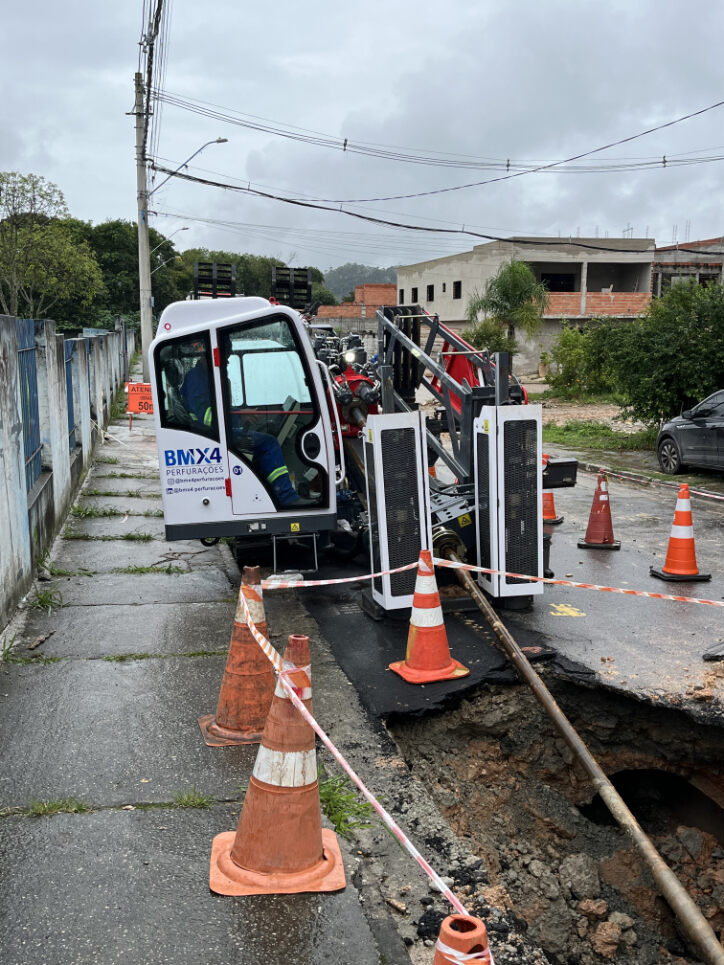

Ao contrário dos métodos tradicionais que exigem escavação a céu aberto, o HDD perfura o solo de forma subterrânea e controlada, preservando o asfalto, o tráfego e o entorno da obra. É por isso que ele também é chamado de método não destrutivo (MND).
A perfuração horizontal direcional é a escolha mais inteligente quando a obra precisa cruzar ruas, rodovias, rios ou áreas de preservação sem causar impacto na superfície.
Como funciona o HDD na prática?

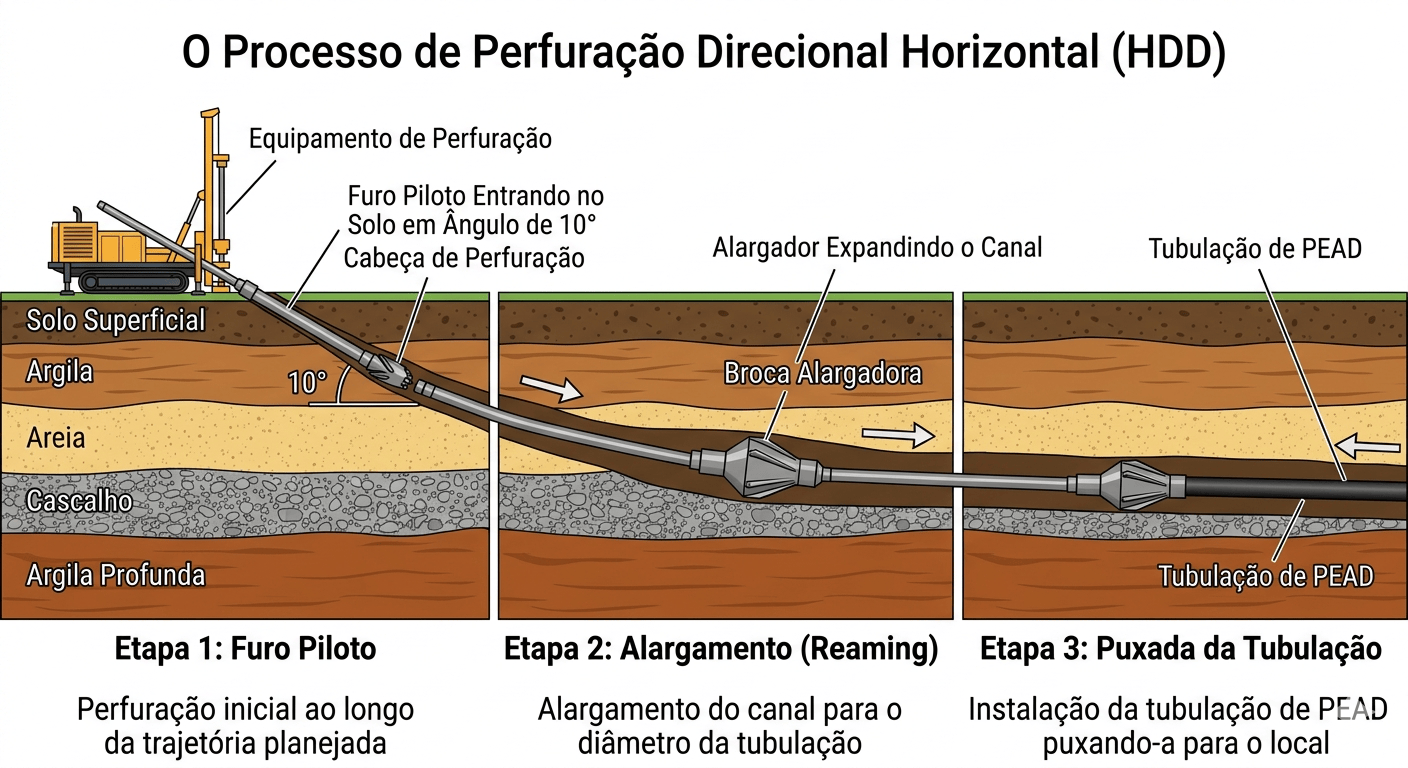

O processo do HDD é executado em três etapas principais, cada uma com função específica dentro da operação. Entender essas fases é essencial para planejar qualquer projeto com essa tecnologia.
1. Furo piloto
A operação começa com a perfuração de um furo de pequeno diâmetro. A cabeça de perfuração entra no solo com um ângulo de entrada em relação à horizontal, desce até a profundidade necessária e segue o traçado projetado até o ponto de saída.
O direcionamento é monitorado em tempo real por um sistema de navegação eletromagnético. Um transmissor instalado dentro da cabeça de perfuração emite sinais que indicam ao operador a profundidade exata, a direção e a inclinação da broca a cada momento, permitindo ajustes precisos durante a perfuração.
2. Alargamento do furo
Concluído o furo piloto, a broca é substituída por um alargador — uma peça cônica que expande progressivamente o diâmetro do canal aberto. Dependendo do diâmetro final necessário e da extensão da perfuração, podem ser realizadas várias passagens de alargamento, cada uma com um alargador de diâmetro maior que o anterior.
Durante todo o processo, um fluido de perfuração é injetado continuamente. Esse fluido tem três funções: estabilizar as paredes do furo, resfriar a cabeça de perfuração e carregar os detritos de solo para fora do canal.
3. Puxamento da tubulação
Com o furo no diâmetro final, a tubulação é conectada ao alargador por meio de um dispositivo chamado swivel — uma articulação que impede que a rotação do alargador seja transmitida para o tubo durante o puxamento. A máquina de HDD então traciona o conjunto de volta, instalando o duto no interior do solo ao longo de todo o trajeto perfurado.
Quais materiais são instalados com HDD?
A perfuração horizontal direcional é compatível com diferentes tipos de tubulação e cabos, de acordo com a aplicação do projeto:
- Tubos de PEAD (polietileno de alta densidade) — o material mais utilizado, especialmente em projetos de pequeno e médio porte, saneamento e telecomunicações;
- Tubos de aço carbono — empregados em projetos de grande porte, como gasodutos e oleodutos, onde a pressão interna exige maior resistência estrutural;
- Dutos de PVC — utilizados em casos específicos, com menor frequência que o PEAD.
Onde o HDD é aplicado?
A versatilidade do método não destrutivo faz com que ele seja aplicado em praticamente todos os segmentos de infraestrutura subterrânea. Os principais são:
Saneamento básico
Instalação de redes de água, esgoto e efluentes industriais em áreas urbanas sem interrupção do tráfego ou danos ao pavimento existente.
Óleo, gás e minerodutos
Travessias de rios, rodovias federais e áreas de proteção ambiental, onde a abertura de valas é inviável técnica ou legalmente.
Telecomunicações
Lançamento de eletrodutos para cabos de fibra óptica em centros urbanos, interligando bairros, cruzando avenidas e até atravessando fundações de edificações sem qualquer dano estrutural.
Energia elétrica
Instalação de cabos de alta tensão em trajetos urbanos onde a abertura de valas causaria impacto inaceitável para o tráfego e o comércio local.
Quais são as vantagens da perfuração horizontal direcional?
O HDD se consolidou como o método preferido em obras de infraestrutura subterrânea por um conjunto de vantagens que nenhum método destrutivo consegue oferecer:
- Sem interrupção do tráfego — a superfície permanece quase intacta durante toda a obra, reduzindo os custos de sinalização, desvios e recuperação de pavimento;
- Menor impacto ambiental — não há remoção de solo em larga escala nem risco de contaminação de lençóis freáticos quando o fluido de perfuração é gerenciado corretamente;
- Maior segurança — a escavação é limitada aos pontos de entrada e saída, reduzindo drasticamente o risco de acidentes com trabalhadores e pedestres;
- Execução em qualquer formação geológica — com o equipamento e as ferramentas corretas, o HDD é viável em solo arenoso, argiloso, pedregoso e até em rocha;
- Obra mais rápida e econômica — sem a necessidade de recuperar vias abertas, o custo total do projeto é frequentemente inferior ao método destrutivo em áreas urbanas.
Tipos de equipamentos: Mini, Médio e Maxi HDD
Os equipamentos de perfuração horizontal direcional são classificados em três categorias de acordo com a força de tração e o diâmetro de instalação suportado:
- Mini HDD — força de tração de até 10 ton, indicado para instalações de pequeno diâmetro (até 12') em obras urbanas de telecom e distribuição de gás;
- Médio HDD — força de tração entre 10 ton e 50 ton, atende a maioria dos projetos de saneamento e distribuição de energia;
- Maxi HDD — força de tração acima de 50 ton, utilizado em grandes travessias com dutos de aço de diâmetros superiores a 24', como gasodutos e oleodutos.
A escolha do equipamento depende não apenas do diâmetro do tubo, mas também da extensão da perfuração, do tipo de solo e da profundidade necessária. Um dimensionamento incorreto pode comprometer toda a operação.
HDD é a solução certa para o seu projeto?
A perfuração horizontal direcional é a escolha mais eficiente quando o projeto envolve travessias de obstáculos — rios, rodovias, ferrovias, áreas urbanas consolidadas — onde a abertura de valas seria tecnicamente inviável, economicamente desvantajosa ou ambientalmente proibida.
Cada projeto é único. Fatores como geologia local, diâmetro e extensão do duto, interferências no subsolo e requisitos legais da travessia precisam ser avaliados por um engenheiro especialista antes da definição do método construtivo.
A perfuração horizontal direcional não é apenas uma alternativa ao método destrutivo — em muitos projetos, ela é a única solução viável.
— Fábio Santos, especialista em HDD
